Obróbka numeryczna CNC

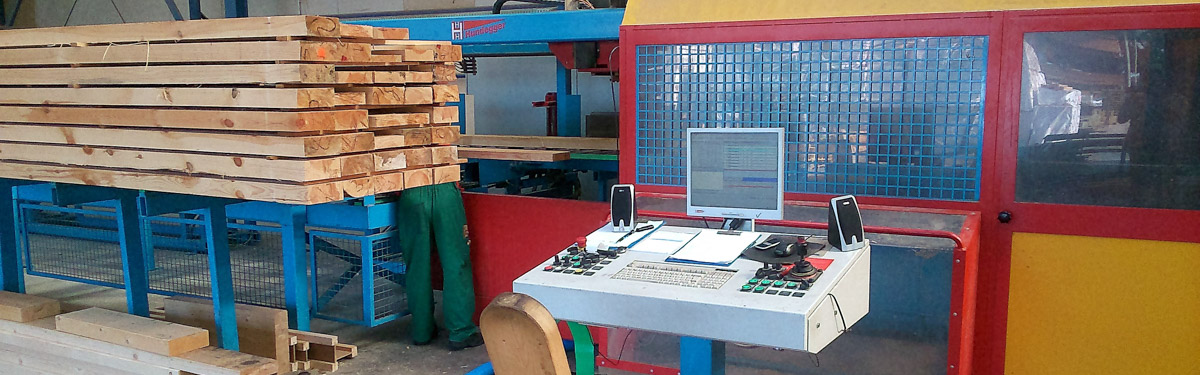

Drewno przygotowane do obróbki numerycznej

Obróbka numeryczna CNC na materiale własnym i powierzonym, (prefabrykacja konstrukcji).

Standardowa procedura budowy więźby lub innej konstrukcji opiera się na wykonaniu w warunkach budowy odpowiednich cięć służących dopasowaniu dostarczonych z tartaku prostych elementów do siebie. Wiele połączeń jest skomplikowanych w kształcie i w warunkach budowy upraszcza się ich formę łącząc belki doczołowo. Wtedy siły przenoszone są przez wkręty zamiast we właściwy sposób przez drewno.

Przeciętny czas wznoszenia więźby przez 4-osobową brygadę to: 2 tygodnie.

Technologia obróbki CNC pozwala w warunkach fabrycznych przygotować z najwyższą precyzją więźbę zgodną z tradycyjną sztuką ciesielską. Elementy łączą się ze sobą zamkami ciesielskimi, takimi jak:
  • zaciosy do osadzenia krokwi na belkach poziomych,
  • gniazda i czopy proste lub skośne do łączenia słupów lub mieczy z elementami poziomymi,
  • tzw. jaskółki łączące jętki z krokwiami,
  • zamki między krokwią/kulawką a krokwią narożną/koszową,
  • zamki połączeń wzdłużnych.

Przygotowywane są też:

  • wiercenia,
  • profile górne wypukłe krokwi narożnych lub wklęsłe koszowych,
  • zakończenia górne i dolne.

Poniżej filmik pokazujący centrum CNC w akcji:





Porównanie - na podstawie obserwacji:
Przykładowy dach: 402,0 m2 na planie krzyża (10 połaci, 8 naroży, 4 kosze, rama płatwiowa w kształcie krzyż) - ekipa 2 osoby - czas montażu: 2,5 dnia.

  Zwykła więźba  Więźba z obróbką CNC
Realizacja:

1. Miejsce przygotowania:
  • na budowie, zwykle "pod chmurką"
  • w warsztacie CNC, pod zadaszoną halą

2. Czas montażu:
  •  ok. 2 tygodnie
  •  2,5 dnia

3. Sposób połączeń:
  •  zwykle proste belki, łączone na same wkręty/gwoździe lub łączniki metalowe
  •  precyzyjne, tradycyjne połączenia ciesielskie, zabezpieczone wkrętem ciesielskim





W celu zapewnienia maksymalnej precyzji połączeń wykonujemy pomiary tachimetrem laserowym Leica iCON Builder.

Obróbka odbywa się na podstawie trójwymiarowego projektu, który wcześniej przesyłamy klientowi do akceptacji.

Obraz przestrzenny umożliwi dodatkowo wykonanie adaptacji w szerokim zakresie – lokalizacja okien, kształt kominów, funkcjonalność pomieszczeń itp.





Procedura budowy więźby w przypadku zlecenia obróbki CNC jest następująca:
  1. Dostarczamy zestaw ponumerowanych belek z wykonanymi wszelkimi obróbkami ciesielskimi oraz instrukcje montażu zawierające tą samą numerację
  2. Ekipa ciesielska dokonuje precyzyjnego montażu – umieszczenie belek na właściwych miejscach i zabezpieczenie łącznikami. Nie wykonuje żadnych obróbek.





KORZYŚCI

Bezpieczeństwo: maksymalna możliwa precyzja połączeń zapewnia sztywność i odporność konstrukcji na ekstremalne obciążenia.

Ekonomika: trwałość komponentów dachowych, eliminacja pęknięć sufitów, membran, pokrycia, wilgotnienia termoizolacji.

Zdrowotność: utrzymanie przegrody w stanie trwale suchym brak możliwości powstania warunków rozwoju pleśni w przegrodzie.

Komfort: łatwość adaptacji pomieszczeń i architektury do indywidualnych wymogów.



W celu złożenia zapytania prosimy o przesłanie drogą e-mail na adres Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie w przeglądarce obsługi JavaScript. rysunków z projektu przedstawiających daną konstrukcję. W przypadku więźby dachowej:

  • rzut więźby,
  • rzut poddasza,
  • przekroje
  • dodatkowo informacja o lokalizacji obiektu i planowanym terminie realizacji

Zapraszamy do konsultacji telefonicznych: Hubert Pietrzak, tel. 501-589-747
